在使用ANSYS Mechanical进行结构仿真时，如果结构存在某种对称性，配合对称边界条件的设置，可以对模型进行相应的简化。在同样的计算量下，可以创建更细密的网格，以获得比全模型精度更高的计算结果。或者在同样单元密度的情况下，可以很大程度的减少计算量，缩短计算时间，降低计算资源要求。

10月17日和10月24日晚上19:30，安世亚太大咖慧平台直播将分享《ANSYS Mechanical对称边界的定义》（免费）， 系统介绍对称边界的类型、适用环境和限制条件；详细讲解如何在不同的分析类型中使用对称边界，包括如何在对称模型中定义载荷和约束，如何查看对称模型上的结果。

对称类型
根据模型的对称特性，Mechanical支持多种类型的对称边界条件设置，包括：Symmetry Region、Linear Periodic、Cyclic Region、Pre-Meshed Cyclic Region和General Axisymmetric。不同类型的对称边界条件适用于不同模型和分析类型。

Symmetry Region


结构的对称边界条件意味着对称面面外位移和面内转动为零。

反对称边界条件意味着强制其沿着反对称面的法向转动。



Linear Periodic（线性阵列）边界条件适用于具有平移对称特性的模型，这种结构在某一个方向上不断重复，适用于静力分析。

Cyclic Region

Cyclic Region（循环对称）适用于具有轴对称特性的模型。风扇叶轮、直齿圆柱齿轮和涡轮叶片都是可以使用循环对称的典型模型。在Mechanical中，对具有对称性的一个扇区建模，在扇区的两个端面设置对称边界，仅对一个扇区进行求解，通过一个扇区上的结果重建完整模型上的结果。



在静力分析、模态分析、热分析中使用循环对称，一般按照以下步骤进行：

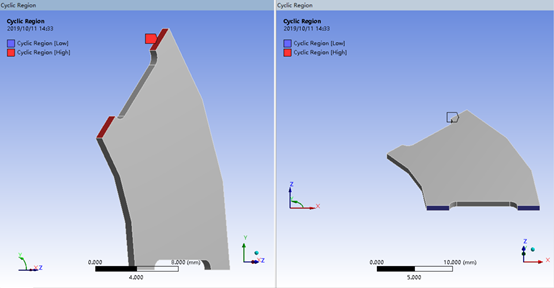

1. 插入Cyclic Region或Pre-Meshed Cyclic Region。

2. 指定Low Boundary和High Boundary。

对称边界条件的典型应用

循环对称边界条件的典型应用是汽轮机叶片的模态分析。汽轮机叶轮的固有频率对整机的振动和噪声控制都至关重要。由于叶片具有复杂曲面，所以对网格质量要求较高，如果使用完整模型分析，存在计算量大，计算时间长，计算资源要求高等问题。利用叶轮的轴对称特性，建立单只叶片的三维模型，并定义周期对称边界条件，可以大大减少计算量。

单只叶片三维模型



 整体模型



模态振形结果

综上，正确的使用对称边界条件，可以有效的简化模型，缩短计算时间，减少计算量。如何根据几何模型的特性选择合适的对称边界条件，在不同的分析类型中，设置对称边界条件又有哪些注意事项。这些问题，都会在《ANSYS Mechanical对称边界的定义》课程中做更为详细的介绍。

《ANSYS Mechanical对称边界的定义》免费系列课程

对称边界的定义课程将会从以下几个方面介绍对称边界：
 ·对称类型

 -介绍对称区域、周期循环对称和一般轴对称的适用场景、限制条件、如何在对称模型上定义载荷和边界条件以及如何查看计算结果。

 -在对称区域的介绍中，包含了对称、反对称、线性阵列的详细介绍。

 -在周期循环对称介绍中，包含了如何在静力、谐响应、模态分析中使用循环对称的详细介绍。

·在DesignModeler中定义对称的一般步骤

·在Mechanical中定义对称的一般步骤

·在Mechanical中定义一般轴对称的一般步骤

讲课时间 ：

第一课：10月17日晚19：30

第二课：10月24日晚 19：30

讲课老师：苏睿，安世亚太高级工程师
讲课形式：30分钟视频讲解+15分钟现场随机答疑

听课方式：
